九折型材机

九折型材机是一种用于将金属板材加工成九折型材的设备，以下将从其工作原理、结构组成、应用领域、性能优势及选型要点等维度展开介绍：

工作原理

辊压成型原理：九折型材机主要通过辊压成型的方式对金属板材进行加工。将金属板材送入机器，经过一系列的轧辊，轧辊对板材施加压力，使其逐步弯曲变形，经过九次辊压成型，最终形成特定形状和尺寸的九折型材。

动力驱动原理：电机通过传动装置，如齿轮箱、链条或皮带等，将动力传递给轧辊，使轧辊按照设定的速度和方向旋转，从而带动金属板材在轧辊之间移动并实现弯曲成型。常见的电机类型有变频电机，可根据加工需求灵活调整转速，以适应不同材质、厚度的板材加工。

结构组成

放料装置：用于放置待加工的金属板材卷料，通常配备有张力控制装置，以确保板材在送料过程中保持适当的张力，避免出现松弛或拉伸过度的情况。

校平装置：对金属板材进行校平处理，消除板材在轧制或储存过程中产生的不平度，保证后续加工的精度。校平装置一般由多个校平辊组成，通过调整校平辊的间距和压力，使板材达到平整状态。

送料装置：将校平后的板材准确地送入轧辊成型装置。送料装置通常采用伺服电机驱动，能够精确控制送料的长度和速度，保证型材的尺寸精度。

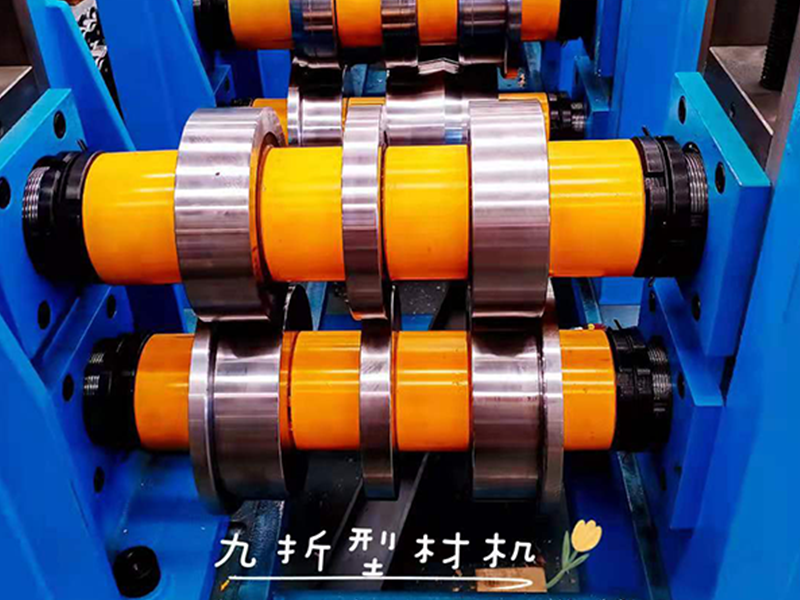

轧辊成型装置：是九折型材机的核心部件，由多个轧辊组成，这些轧辊按照特定的顺序和形状排列，对板材进行逐步弯曲成型。轧辊的材质一般为 GCr15 等优质合金钢，经过淬火处理，具有较高的硬度和耐磨性，以保证长期稳定的加工精度。

切断装置：在型材加工完成后，将其按照设定的长度进行切断。切断方式通常有液压切断和机械切断两种，液压切断具有切断力大、切口平整的优点，适用于较厚的板材；机械切断则具有结构简单、成本低的特点，适用于较薄的板材。

电气控制系统：采用 PLC（可编程逻辑控制器）作为核心控制元件，通过编写程序可以实现对九折型材机各个部件的精确控制，包括送料速度、轧辊转速、切断长度等参数的设定和调整。同时，还配备有触摸屏人机界面，操作人员可以直观地进行参数设置和设备监控，方便快捷。

应用领域

机柜制造行业：九折型材机生产的九折型材广泛应用于网络服务器机柜、电气控制柜等的制造。九折型材结构的机柜具有强度高、承载能力大、稳定性好等优点，能够有效保护机柜内的设备安全运行。

建筑装饰行业：在建筑装饰领域，九折型材可用于制作门窗框架、幕墙龙骨等。其独特的形状和结构能够提供良好的密封性和稳定性，同时还可以根据需要进行表面处理，如喷涂、电镀等，以满足不同的装饰需求。

汽车制造行业：汽车车身的一些结构件，如车架、车门边框等，也可以采用九折型材机加工的九折型材。这些型材能够在保证汽车车身强度的同时，减轻车身重量，提高汽车的燃油经济性和性能。

性能优势

高精度加工：九折型材机采用先进的加工工艺和精密的轧辊制造技术，能够保证型材的尺寸精度和形状精度。一般来说，加工出来的九折型材尺寸公差可以控制在 ±0.5mm 以内，满足各种高精度要求的应用场合。

高效率生产：自动化程度高，从板材上料、校平、送料、成型到切断等工序均可实现自动化连续作业，生产速度快，能够大大提高生产效率，降低人工成本。以常见的九折型材机为例，其生产速度可达 0-10m/min，可以根据实际生产需求进行调整。

材料适应性强：可以加工多种材质的金属板材，如冷轧钢板、镀锌钢板、不锈钢板等，并且能够适应不同厚度的板材加工，一般可处理 0.5mm-2.0mm 厚的金属板材，满足不同行业、不同产品对材料的要求。

选型要点

生产能力：根据自身的生产需求，选择能够满足产量要求的九折型材机。需要考虑机器的生产速度、加工长度等参数，确保其能够与企业的生产规模相匹配。

加工精度：对于有高精度要求的产品，要选择加工精度高的九折型材机。可以参考设备制造商提供的精度指标，如型材的尺寸公差、直线度、平面度等，并通过实际考察或试机来验证设备的精度性能。

设备稳定性：设备的稳定性直接影响到生产的连续性和产品质量。选择具有良好口碑、质量可靠的品牌和厂家，其生产的九折型材机通常采用优质的零部件和先进的制造工艺，能够保证设备在长期运行过程中稳定可靠。
