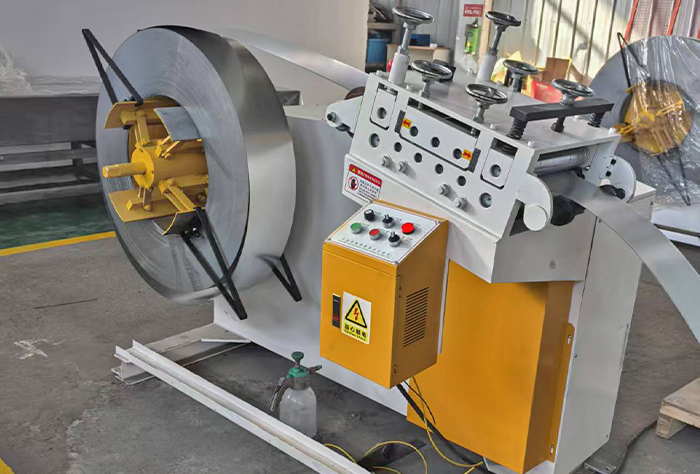

开卷校平机

开卷校平机是一种将一定宽度的卷板加工成所需定长尺寸的自动化加工设备，以下将从其分类、结构组成、工作原理、应用范围等方面进行详细介绍：

分类

薄板型：专为 0.1-0.6mm 的薄板材料设计，能够确保高精度开卷以及去除内应力，适用于对薄板加工精度要求较高的场合，如电子元器件生产等。

精密型：适用于 0.3-1.5mm 的中薄板材料，专注于提升材料表面质量，可用于生产对表面平整度和光洁度要求较高的产品，如家电外壳、汽车内饰件等。

中板型：针对 0.5-3.2mm 的中板材料，提供优越的整平效果，能够满足较为严苛的精度要求，常用于机械制造、建筑装饰等行业。

厚板型：适合 0.6-4.5mm 的厚板材料，能够保证稳定的整平性能，优化加工质量，在船舶制造、桥梁建设等领域应用广泛。

结构组成

上料装置：通常包括上料小车，用于将金属卷料输送到开卷机位置，并可通过升降机构调整卷料高度，使其与开卷机的卷筒轴线对齐。

开卷机：是开卷校平机的重要组成部分，机体为焊接箱形结构，通过变频调速电机经齿轮箱减速后驱动卷筒轴，实现钢卷的旋转开卷。

校平机：主要由多组校平辊组成，根据被校带材的厚度、材质和要求不同，辊数、辊径等参数会有所差异。

送料装置：一般采用伺服电机驱动，能够精确控制送料的长度和速度，保证型材的尺寸精度，将校平后的板材准确地送入下一工序。

切断装置：常见的有液压切断和机械切断两种方式，用于将校平、送料后的板材按照设定的长度进行切断。

电气控制系统：采用 PLC（可编程逻辑控制器）作为核心控制元件，通过编写程序可以实现对开卷校平机各个部件的精确控制，还配备有触摸屏人机界面，方便操作人员进行参数设置和设备监控。

工作原理

开卷原理：开卷机的卷筒通过涨紧机构涨紧钢卷内孔，以支撑住钢卷，同时电机通过减速器带动主轴旋转，实现钢卷的开卷操作，在直头机的配合下将钢带头部送入矫平机。

校平原理：利用材料的 “包辛格效应”，对板材进行多次正反弯曲，使多种原始曲率逐步变为单一曲率，并最终将其矫平。

应用范围

汽车制造行业：用于加工汽车车身的各种板材，如车门板、发动机罩、底盘部件等，能够保证板材的平整度和精度，提高汽车的装配质量和外观品质。

家电行业：在家电产品的生产中，如冰箱、洗衣机、空调等的外壳和内部结构件的加工，开卷校平机可以提供高质量的板材，确保家电产品的外观美观和结构稳定。

建筑装饰行业：可用于加工建筑装饰用的各种金属板材，如屋顶板、墙板、天花板等，满足建筑装饰对板材平整度和尺寸精度的要求，同时提高施工效率。

电子行业：在电子元器件的生产中，如电路板、显示屏等的制造，开卷校平机能够为其提供高精度的金属板材，保证电子元器件的性能和质量。
